- 防水対応※１で、屋外にも設置可能
本製品は、防水対応※１をしているので、屋外設置のための特別なハウジング装置を用意しなくても、家屋や店舗の軒下などにそのまま設置することができます。このため、さまざまな場所に設置ができ、活用の範囲が大幅に広がります
※1 JIS C0920準拠 保護等級４ 防まつ型
-->防水対応の防まつ型とは
- 音声の双方向通信機能（トランシーバー方式）を搭載
本製品は、音声の双方向通信機能（トランシーバー方式）※２を搭載しています。
このため、カメラ内蔵のマイクと市販のアンプ内蔵スピーカーを利用することにより、カメラとカメラ画像をモニタリングしているパソコン間で、音声の双方向通信（トランシーバー方式)を行うことができます。この際、特別のソフトウェアをインストールすることなく利用できます。
これにより、ネットワークカメラを設置している場所の画像と音声をモニタリングするという使い方に加え、パソコン側からカメラ側に対しても音声を送信して声をかけることができます。また、音声の送信と受信の切り替えは、パソコンからの操作によって簡単に行えます。
※2 パソコンから利用できる機能です。携帯電話からは利用できません。
音声の送信をパソコンから行うためには、市販のアンプ内蔵スピーカーをカメラに取り付ける必要があります。
トランシーバー方式のため、音声の送話と受話は同時には行うことができません。送話中は、受話を停止します。音声の送話は同時に１人だけ話すことができます。受話は同時に最大１０人まで聴くことができます。 音声が途切れる場合は、通信帯域制限を小さくすると改善します。このとき同時に受話できる人数は少なくなります。
パソコン上でほかのアプリケーションを同時に動かしたり、複数のウィンドウを開いたりすると、音声が途切れたり、遅延が大きくなることがあります。
ご使用のパソコンの性能およびネットワークの環境によっては、音声が途切れることがあります。
- ＣＣＤイメージセンサー採用などによる画像表現力の強化
本製品は、当社の従来機種※３に比べて、下記のような画像表現力の強化を行いました。
このため、従来に比べ、より鮮明で動画に近いスムーズなモニタリングなどができます。
・イメージセンサ−をＣＭＯＳからＣＣＤへ変更し、よりシャープな画像表現を実現。
・カラーナイトビューモード※４対応により、最低照度を10ルクスから0.2ルクスへ改善したので、より薄暗い場所でも撮影が可能。
・画像更新速度（最大）を１５枚/秒から３０枚/秒※５へ改良し、より動画に近いスムーズな画像表示を実現。
※3 パン・チルト＆屋外・有線タイプ： ＫＸ−ＨＣＭ１３０。
※4 暗い場所でも明るく表示できるモードです。 ただし、カラーナイトビューモード時は画像更新速度、 画質が低下します。
カラーナイトビューモードで暗い被写体を写しているときに、画面全体に白点、または色のついた 光の点が生じることがあります。これはＣＣＤセンサー（撮像素子）の特性なので、故障ではありません。
※5 解像度 ３２０×２４０ドット、画質は動き優先モード時。
- ＩＰｖ６対応ネットワークカメラ
本製品は、インターネットのＩＰｖ４プロトコルに加え、次世代プロトコルであるＩＰｖ６に対応しました。
このＩＰｖ６対応により、「潤沢なグローバルアドレス※６」「ＩＰｓｅｃ※７搭載によるセキュリティの向上」といったＩＰｖ６のメリットを享受することができます。
本製品は、ＩＰｖ４にも対応したＩＰｖ４/ＩＰｖ６デュアルスタック※８に対応しているので、現段階ではＩＰｖ４で使用して、将来的にＩＰｖ６にスムーズに移行できます。
なお、本製品はＩＰｖ６を搭載した製品の適合性や相互接続性のテストに合格したものだけに与えられる全世界共通のロゴマークである「ＩＰｖ６ Ｒｅａｄｙ Ｌｏｇｏ※９」取得しています。
※6 インターネット上で必ず一意に特定できるよう、ユーザーごとに重なり合わないように割り振られるＩＰアドレス。
※7 Ｓｅｃｕｒｉｔｙ Ａｒｃｈｉｔｅｃｔｕｒｅ ｆｏｒ Ｉｎｔｅｒｎｅｔ Ｐｒｏｔｏｃｏｌ。インターネット標準化組織であるＩＥＴＦによって標準化された暗号化のためのプロトコル。
※8 カメラの設定はＩＰｖ４で行うため、ＩＰｖ６専用回線では使用できません。
※9 ＩＰｖ６普及促進団体であるＩＰｖ６ Ｆｏｒｕｍが中心となり設立した団体
「ＩＰｖ６ Ｒｅａｄｙ Ｌｏｇｏ Ｃｏｍｍｉｔｔｅｅ」が発行するロゴマーク。
- 充実したカメラコントロール機能

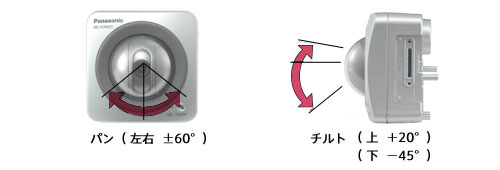

本製品は、パン、チルトとも最大８０°/秒の回転速度に対応した高速パン・チルト機構を採用しています。当社従来機種※３の回転速度（最大２１°/秒）から大幅に改善しました。このため、パソコンや携帯電話※１０からカメラの撮影する向きをより素早く変えることができます。
加えて、下記のさまざまなコントロール機能を搭載しているので、直接カメラをコントロールして、見たい位置の画像を素早く、より簡単にモニタリングすることができます。
・クリック＆センタリング機能※11
カメラ画像のなかで中心にしたいポイントをマウスでクリックすることで、そのポイントを画像の中心にできます。
・プリセット機能※12
事前にカメラの向きを設定しておくことができます。
これによりワンタッチで設定した向きの画像を見ることができます。
・外部出力コントロール機能※11
外部接続機器のＯＮ/ＯＦＦコントロールが可能となります。
例えば、暗くなった時にライトをつけたり、非常時にブザーを鳴らしたりすることができます。
・パンスキャン機能※11
カメラの向きを水平方向に一往復移動させることができます。
・チルトスキャン機能※11
カメラの向きを垂直方向に一往復移動させることができます。
※ パン/チルトで右下または左下の端へと操作すると、画像の一部にカメラの本体が映りますが、
異常ではありません。
※ 写真は機能を説明するためにカバーをはずした状態です。
※10 対応の携帯電話は、ウェブブラウザを搭載し、ＪＰＥＧに対応していることが必要です。
静止画像のみモニタリングできます。
ＩＰｖ４での使用時のみ可能で、ＩＰｖ６では使用できません。
※11 パソコンから利用できる機能です。携帯電話からは利用できません。
※12 パソコン用、携帯電話用ともに８ヵ所まで設定ができます。

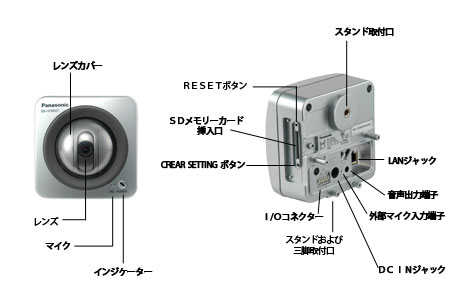

[各部名称]
 |
【仕様一覧】
ＩＰｖ６時の仕様・機能・接続環境などの情報は順次公開していきます
ＩＰｖ６時の仕様・機能・接続環境などの情報は順次公開していきます
| サーバー部 | |
| 製品形態 | ウェブサーバー機能内蔵ネットワークカメラ（屋外タイプ） |
| 画像圧縮方式 | ＪＰＥＧ（動画表示はＭｏｔｉｏｎ ＪＰＥＧによる） |
| 解像度 | ６４０×４８０ドット、３２０×２４０ドット、１６０×１２０ドット |
| 画質 | ３段階（画質優先、標準、動き優先） |
| 画像更新速度（※１８） [フレームレート] |
最大３０枚/秒（３２０×２４０ドット、１６０×１２０ドット）、 最大１２枚/秒（６４０×４８０ドット） |
| セキュリティ | ＩＤ、パスワード、ＩＰsec |
| ＩＰsec機能（※１９） | ＥＳＰ暗号、ＥＳＰ認証 トランスポートモード（メインモードのみ）/トンネルモードＩＫＥ（Ｉｎｔｅｒｎｅｔ Ｋｅｙ Ｅｘｃｈaｎｇｅ） |
| 暗号アルゴリズム | ＤＥＳ-ＣＢＣ、３ＤＥＳ-ＣＢＣ、ＡＥＳ-ＣＢＣ |
| 通信プロトコル | ＩＰｖ４/ＩＰｖ６デュアルスタック ＩＰｖ４： ＴＣＰ、ＵＤＰ、ＩＰ、ＨＴＴＰ、ＦＴＰ、ＳＭＴＰ、ＤＨＣＰ、ＤＮＳ、ＡＲＰ、 ＩＣＭＰ、ＰＯＰ３、ＮＴＰ、ＩＰsec、ＵＰｎＰ ＩＰｖ６： ＴＣＰ、ＵＤＰ、ＩＰ、ＨＴＴＰ、ＦＴＰ、ＳＭＴＰ、ＤＮＳ、ＩＣＭＰｖ６、 ＰＯＰ3、ＮＤＰ、ＮＴＰ、ＩＰsec |
| 同時アクセス数 | 最大３０アクセス（登録利用者：最大５０ユーザー、各々にＩＤ、パスワードを設定可） |
| 画像保存枚数 | 約１２５枚：解像度３２０×２４０ドット、画質が標準時（ＳＤメモリーカード未装着時） |
| カメラ部 | |
| 画角 | 左右５３°（パン動作により合計１７３°表示可） 上下４０°（チルト動作により合計１０５°表示可） |
| パン（左右） | ±６０°（リモート操作） |
| チルト（上下） | ＋２０°〜−（下向き）４５°（リモート操作） |
| 回転速度 | パン：最大８０°/秒、チルト：最大８０°/秒 |
| 画素数 | １/４インチ、約３２万画素、ＣＣＤイメージセンサー |
| レンズ焦点 | 固定（フォーカス範囲 ０．５ｍ〜∞） |
| レンズ明るさ | Ｆ３．５ |
| 対応照度 | ３ルクス〜１００，０００ルクス （カラーナイトビューモード時：０．２ルクス〜１００，０００ルクス） |
| 音声部 (ＩＰｖ４時のみ） | |
| 音声方向 | 半二重双方向（トランシーバー方式） |
| 音声圧縮方式 | ＡＤＰＣＭ ３２ｋｂｐｓ |
| 音声帯域 | ３００Ｈｚ〜３．４ｋＨｚ |
| 音声入力 | 内蔵マイクまたは外部マイク入力端子 |
| 音声出力（※２０） | 外部スピーカー用音声ライン出力端子 |
| 端子 | |
| ネットワーク | イーサネット（１００Ｂａｓｅ−ＴＸ／１０Ｂａｓｅ−Ｔ） |
| 外部マイク入力 | Φ３．５ミニジャック |
| 音声出力 | Φ３．５ステレオミニジャック（ただし、出力はモノラル） |
| センサー用Ｉ／Ｏコネクター | 入力：２系統、 出力：１系統 |
| ＳＤカードスロット | Ｆｕｌｌサイズ （動作保証 ＳＤメモリーカード：松下電器産業（株）製 1GB、512MB、256MB、128MB、64MB) |
| 全般 | |
| 防水レベル | JIS C０９２０準拠 保護等級４ 防まつ型 |
| 使用環境 | 温度：−２０℃〜５０℃、湿度：２０％〜９０％（結露なきこと） |
| 外形寸法 | （幅×高さ×奥行） 約１００×１００×７３．５ｍｍ（本体のみ、突起部除く） |
| 質量（重量） | 約３１０ｇ（本体のみ） |
| 電源 | 専用ＡＣアダプター（付属、ＡＣ１００Ｖ ５０/６０Ｈｚ、ＤＣ１２Ｖ） |
| 消費電力 | 待機状態：約３Ｗ、最大（パンスキャン時）：約６Ｗ |
| ※18 | 画質は動き優先モード時。 ＳＤメモリーカードへの録画時、ＩＰsec使用時、ネットワークの状況やパソコンの性能により、 画像更新速度は遅くなることがあります。 |
| ※19 | トランスポートモード（端末同士の間でＩＰｓｅｃ通信するためのモード・ＩＰｖ４のみ） 使用環境：Ｍｉｃｒｏｓｏｆｔ® Windows® XP Service Pack1のみ、トンネルモード（ＶＰＮルーター同士の間でＩＰｓｅｃ通信するためのモード・ＩＰｖ４／ＩＰｖ６） ＩＰｓｅｃの設定、推奨ルーターについては、ここをご覧ください。 |
| ※20 | アンプをつけるか、アンプ内蔵スピーカーを使用してください。 |
| パソコン | OS | ＩＰｖ４ | Ｍｉｃｒｏｓｏｆｔ®
Windows® ＸＰ、 Ｍｉｃｒｏｓｏｆｔ® Windows® 2000、 Ｍｉｃｒｏｓｏｆｔ® Windows® Ｍｅ、 Ｍｉｃｒｏｓｏｆｔ® Windows® 98ＳＥ |
| ＩＰｖ６ | Ｍｉｃｒｏｓｏｆｔ® Windows® ＸＰ Service Pack1 | ||
| CPU | １台のｶﾒﾗ画像： Ｐｅｎｔｉｕｍ® III （８００ＭＨｚ）以上 複数台のｶﾒﾗ画像： Ｐｅｎｔｉｕｍ® ４ （１．８ＧＨｚ）以上 |
||
| プロトコル | ＩＰｖ４ | ＴＣＰ/ＩＰ （ＨＴＴＰ、ＴＣＰ、ＵＤＰ、ＩＰ、ＤＮＳ、ＡＲＰ、ＩＣＭＰ）プロトコルがインストールされていること | |
| ＩＰｖ６ | ＴＣＰ/ＩＰ （ＨＴＴＰ、ＴＣＰ、ＵＤＰ、ＩＰ、ＤＮＳ、ＩＣＭＰｖ６、ＮＤＰ）プロトコルがインストールされていること | ||
| インタ−フェイス | １０/１００Ｍ ｂｐｓのネットワークカードが内蔵されていること | ||
| ブラウザ | Ｉｎｔｅｒｎｅｔ Explorer 6.0以降（日本語版） | ||
| 音声 | 音声入力/出力機能（マイク、スピーカーなど） |
||
| 携帯電話 (※) | ＮＴＴ ＤｏＣｏＭｏ | 対応製品については「携帯電話動作参考情報」をご覧ください。 |
| au | ||
| ボーダフォン |
※対応の携帯電話は、ウェブブラウザを搭載し、JPEGに対応している機種に限ります。
・携帯電話の機種により、機能、性能、画質に制限があります。
・携帯電話の機種によっては、接続できなかったり、画像が表示されないことがあります。
・auの携帯電話では、端末の仕様により、各操作のときの更新操作に制限（連続更新ができない）があります。
・ボーダフォンの携帯電話では、ポート番号80に設定したネットワークカメラしか表示できません。
・ネットワークカメラに認証設定がしてある場合に、携帯電話の機種によってはカメラにアクセスできません。
・携帯電話の機種によっては、メモリー容量の制限により解像度切替ができない場合があります。
