ネットワークカメラ（屋外＆無線タイプ）
音声（双方向通信）・パン/チルトタイプ

   ＢＢ−ＨＣＭ３７１
    （2004年11月発売予定）

[付属品]
●日よけハウジング
●ＡＣアダプター（コード長：約１０ｍ）
●ＡＣコード（コード長：約１．８ｍ）
●スタンド
●取扱説明書（基本編）
●セットアップＣＤ−ＲＯＭ
BB-HCM371画像
本体希望小売価格　109,800円
（税別・取付調整費別）

★本製品の設定またはバージョンアップを行うには、イーサネット対応したパソコンが必要です。
★インターネットとの接続には、事前にプロバイダーとの契約やルーターなどが必要です。
★本製品の価格には、消費税、配送・設置調整費、使用済み商品の引き取り費などは含まれていません。

プライバシー・肖像権について
ネットワークカメラの設置や利用につきましては、ご利用されるお客様の責任で被写体のプライバシー（マイク内蔵モデルにあっては、マイクで拾われる音声に対するプライバシーも含む）、肖像権などを考慮のうえ、行ってください。
※「プライバシーは、私生活をみだりに公開されないという法的保障ないし権利、もしくは自己に関する情報をコントロールする権利。また、肖像権は、みだりに他人から自らの容ぼう、姿態を撮影されたり、公開されない権利」と一般に言われています。

ネットワークカメラを接続しているネットワークの状態や使用している機器などの影響により、ネットワークカメラの操作や映像・音声のモニタリングができない場合があります。

無線LAN製品ご使用時におけるセキュリティに関するご注意


特長欄タイトル
  • 防水対応※１で、屋外にも設置可能
    本製品は、防水対応※１をしているので、屋外設置のための特別なハウジング装置を用意しなくても、家屋や店舗の軒下などにそのまま設置することができます。このため、さまざまな場所に設置ができ、活用の範囲が大幅に広がります
    ※1 JIS　C0920準拠　保護等級４　防まつ型
    -->防水対応の防まつ型とは


  • 音声の双方向通信機能（トランシーバー方式）を搭載
    本製品は、音声の双方向通信機能（トランシーバー方式）※２を搭載しています。
    このため、カメラ内蔵のマイクと市販のアンプ内蔵スピーカーを利用することにより、カメラとカメラ画像をモニタリングしているパソコン間で、音声の双方向通信（トランシーバー方式)を行うことができます。この際、特別のソフトウェアをインストールすることなく利用できます。
    これにより、ネットワークカメラを設置している場所の画像と音声をモニタリングするという使い方に加え、パソコン側からカメラ側に対しても音声を送信して声をかけることができます。また、音声の送信と受信の切り替えは、パソコンからの操作によって簡単に行えます。

    ※2 パソコンから利用できる機能です。携帯電話からは利用できません。
    音声の送信をパソコンから行うためには、市販のアンプ内蔵スピーカーをカメラに取り付ける必要があります。
    トランシーバー方式のため、音声の送話と受話は同時には行うことができません。送話中は、受話を停止します。音声の送話は同時に１人だけ話すことができます。受話は同時に最大１０人まで聴くことができます。 音声が途切れる場合は、通信帯域制限を小さくすると改善します。このとき同時に受話できる人数は少なくなります。
    パソコン上でほかのアプリケーションを同時に動かしたり、複数のウィンドウを開いたりすると、音声が途切れたり、遅延が大きくなることがあります。
    ご使用のパソコンの性能およびネットワークの環境によっては、音声が途切れることがあります。


  • ＩＥＥＥ ８０２．１１ｇ対応無線ＬＡＮ機能搭載
    本製品は、無線LAN機能を搭載しているので、これまでネットワークケーブルの配線が困難なため設置ができなかった場所にも、簡単に設置することができます。
    本製品は、当社従来機種（KX-HCM170)に搭載していたIEEE802.11b（規格値　11Mbps※３）に加え、IEEE802.11g（規格値　54Mbps※３）の無線LAN機能を搭載しています。これにより、既に使用している無線LAN通信環境に合わせて、本製品を使用することができ便利です。

    ※3 表示の数値は、無線LAN規格の理論上の最大値であり、実際のデータ転送速度を示すものではありません。


  • ＣＣＤイメージセンサー採用などによる画像表現力の強化
    本製品は、当社の従来機種※５に比べて、下記のような画像表現力の強化を行いました。
    このため、従来に比べ、より鮮明で動画に近いスムーズなモニタリングなどができます。
    ・イメージセンサ−をＣＭＯＳからＣＣＤへ変更し、よりシャープな画像表現を実現。
    ・カラーナイトビューモード※６対応により、最低照度を10ルクスから0.2ルクスへ改善したので、より薄暗い場所でも撮影が可能。
    ・画像更新速度（最大）を１５枚/秒から３０枚/秒※７へ改良し、より動画に近いスムーズな画像表示を実現。


    ※5 パン・チルト＆屋外・無線タイプ： ＫＸ−ＨＣＭ１７０。
    ※6 暗い場所でも明るく表示できるモードです。　ただし、カラーナイトビューモード時は画像更新速度、 画質が低下します。
    カラーナイトビューモードで暗い被写体を写しているときに、画面全体に白点、または色のついた 光の点が生じることがあります。これはＣＣＤセンサー（撮像素子）の特性なので、故障ではありません。
    ※7 解像度　３２０×２４０ドット、画質は動き優先モード時。


  • ＩＰｖ６対応ネットワークカメラ
    本製品は、インターネットのＩＰｖ４プロトコルに加え、次世代プロトコルであるＩＰｖ６に対応しました。
    このＩＰｖ６対応により、「潤沢なグローバルアドレス※８」「ＩＰｓｅｃ※９搭載によるセキュリティの向上」といったＩＰｖ６のメリットを享受することができます。
    本製品は、ＩＰｖ４にも対応したＩＰｖ４/ＩＰｖ６デュアルスタック※１０に対応しているので、現段階ではＩＰｖ４で使用して、将来的にＩＰｖ６にスムーズに移行できます。
    なお、本製品はＩＰｖ６を搭載した製品の適合性や相互接続性のテストに合格したものだけに与えられる全世界共通のロゴマークである「ＩＰｖ６　Ｒｅａｄｙ　Ｌｏｇｏ※１１」取得しています。
    ※8 インターネット上で必ず一意に特定できるよう、ユーザーごとに重なり合わないように割り振られるＩＰアドレス。
    ※9 Ｓｅｃｕｒｉｔｙ　Ａｒｃｈｉｔｅｃｔｕｒｅ　ｆｏｒ　Ｉｎｔｅｒｎｅｔ　Ｐｒｏｔｏｃｏｌ。インターネット標準化組織であるＩＥＴＦによって標準化された暗号化のためのプロトコル。
    ※10 カメラの設定はＩＰｖ４で行うため、ＩＰｖ６専用回線では使用できません。
    ※11 ＩＰｖ６普及促進団体であるＩＰｖ６　Ｆｏｒｕｍが中心となり設立した団体
    「ＩＰｖ６　Ｒｅａｄｙ　Ｌｏｇｏ　Ｃｏｍｍｉｔｔｅｅ」が発行するロゴマーク。

ページトップへ戻る


  • 充実したカメラコントロール機能
    本製品は、パン、チルトとも最大８０°/秒の回転速度に対応した高速パン・チルト機能を採用しています。当社従来機種※５の回転速度（最大２１°/秒）から大幅に改善しました。このため、パソコンや携帯電話※１２からカメラの撮影する向きをより素早く変えることができます。
    加えて、下記のさまざまなコントロール機能を搭載しているので、直接カメラをコントロールして、見たい位置の画像を素早く、より簡単にモニタリングすることができます。

    ・クリック＆センタリング機能※13
    　カメラ画像のなかで中心にしたいポイントをマウスでクリックすることで、そのポイントを画像の中心にできます。
    ・プリセット機能※14
    　事前にカメラの向きを設定しておくことができます。
    　これによりワンタッチで設定した向きの画像を見ることができます。
    ・外部出力コントロール機能※13
    　外部接続機器のＯＮ/ＯＦＦコントロールが可能となります。
    　例えば、暗くなった時にライトをつけたり、非常時にブザーを鳴らしたりすることができます。
    ・パンスキャン機能※13
    　カメラの向きを水平方向に一往復移動させることができます。
    ・チルトスキャン機能※13
    　カメラの向きを垂直方向に一往復移動させることができます。


    ※　パン/チルトで右下または左下の端へと操作すると、画像の一部にカメラの本体が映りますが、
    　　異常ではありません。

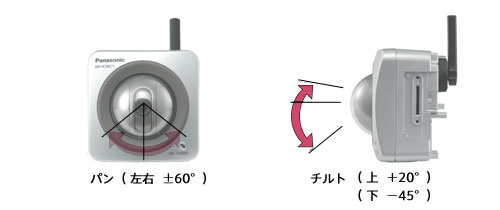

    パンチルト説明図
    　　　　　　　※　写真は機能を説明するためにカバーをはずした状態です。
    ※12 対応の携帯電話は、ウェブブラウザを搭載し、ＪＰＥＧに対応していることが必要です。
    静止画像のみモニタリングできます。
    ＩＰｖ４での使用時のみ可能で、ＩＰｖ６では使用できません。
    ※13 パソコンから利用できる機能です。携帯電話からは利用できません。
    ※14 パソコン用、携帯電話用ともに８ヵ所まで設定ができます。
仕様欄タイトル

[各部名称]

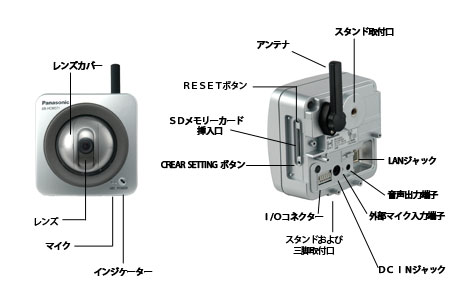

BB-HCM371各部名称説明図
　　　　　　　　　　　　　　 　　　　　　　　　　　※　写真は機能を説明するためにカバーをはずした状態です。
【仕様一覧】
ＩＰｖ６時の仕様・機能・接続環境などの情報は順次公開していきます
サーバー部　
製品形態 ウェブサーバー機能内蔵ネットワークカメラ（屋外＆無線タイプ）
画像圧縮方式 ＪＰＥＧ（動画表示はＭｏｔｉｏｎ ＪＰＥＧによる）
解像度 ６４０×４８０ドット、３２０×２４０ドット、１６０×１２０ドット
画質 ３段階（画質優先、標準、動き優先）
画像更新速度（※２０）
[フレームレート]		 最大３０枚/秒（３２０×２４０ドット、１６０×１２０ドット）、
最大１２枚/秒（６４０×４８０ドット）
セキュリティ ＩＤ、パスワード、ＩＰsec
ＩＰsec機能（※２１） ＥＳＰ暗号、ＥＳＰ認証
トランスポートモード（メインモードのみ）/トンネルモードＩＫＥ（Ｉｎｔｅｒｎｅｔ　Ｋｅｙ　Ｅｘｃｈaｎｇｅ）
暗号アルゴリズム ＤＥＳ-ＣＢＣ、３ＤＥＳ-ＣＢＣ、ＡＥＳ-ＣＢＣ
通信プロトコル ＩＰｖ４/ＩＰｖ６デュアルスタック
ＩＰｖ４：
  ＴＣＰ、ＵＤＰ、ＩＰ、ＨＴＴＰ、ＦＴＰ、ＳＭＴＰ、ＤＨＣＰ、ＤＮＳ、ＡＲＰ、
  ＩＣＭＰ、ＰＯＰ３、ＮＴＰ、ＩＰsec、ＵＰｎＰ
ＩＰｖ６：
  ＴＣＰ、ＵＤＰ、ＩＰ、ＨＴＴＰ、ＦＴＰ、ＳＭＴＰ、ＤＮＳ、ＩＣＭＰｖ６、
  ＰＯＰ3、ＮＤＰ、ＮＴＰ、ＩＰsec
同時アクセス数 最大３０アクセス（登録利用者：最大５０ユーザー、各々にＩＤ、パスワードを設定可）
画像保存枚数 約１２５枚：解像度３２０×２４０ドット、画質が標準時（ＳＤメモリーカード未装着時）
カメラ部
画角 左右５３°（パン動作により合計１７３°表示可）
上下４０°（チルト動作により合計１０５°表示可）
パン（左右） ±６０°（リモート操作）
チルト（上下） ＋２０°〜−（下向き）４５°（リモート操作）
回転速度 パン：最大８０°/秒、チルト：最大８０°/秒
画素数 １/４インチ、約３２万画素、ＣＣＤイメージセンサー
レンズ焦点 固定（フォーカス範囲　０．５ｍ〜∞）
レンズ明るさ Ｆ３．５
対応照度 ３ルクス〜１００，０００ルクス
（カラーナイトビューモード時：０．２ルクス〜１００，０００ルクス）
音声部　(ＩＰｖ４時のみ）
音声方向 半二重双方向（トランシーバー方式）
音声圧縮方式 ＡＤＰＣＭ　３２ｋｂｐｓ
音声帯域 ３００Ｈｚ〜３．４ｋＨｚ
音声入力 内蔵マイクまたは外部マイク入力端子
音声出力（※２２） 外部スピーカー用音声ライン出力端子
端子
ネットワーク イーサネット（１００Ｂａｓｅ−ＴＸ／１０Ｂａｓｅ−Ｔ）
外部マイク入力 Φ３．５ミニジャック
音声出力 Φ３．５ステレオミニジャック（ただし、出力はモノラル）
センサー用Ｉ／Ｏコネクター 入力：２系統、　出力：１系統
ＳＤカードスロット Ｆｕｌｌサイズ
（動作保証　ＳＤメモリーカード：松下電器産業（株）製　1GB、512MB、256MB、128MB、64MB)
無線部　
規格 IEEE802.11b、IEEE802.11g準拠、
チャンネル数 13 チャンネル
通信速度（規格値)
(※２３)		 11/5.5/2/1 Mbps（802.11b）
11/5.5/2/1 Mbps & 54/48/36/24/18/12/9/6 Mbps （802.11g）
セキュリティ WEP （Wired Equivalent Privacy）暗号化機能 （64/128/152 ｂｉｔ）
ＳＳＩＤ
全般
防水レベル JIS　C0920準拠　保護等級４　防まつ型
使用環境 温度：−２０℃〜５０℃、湿度：２０％〜９０％（結露なきこと）
外形寸法 （幅×高さ×奥行）　約１００×１００×８０ｍｍ（本体のみ、突起部除く）
質量（重量） 約３５０ｇ（本体のみ）
電源 専用ＡＣアダプター（付属、ＡＣ１００Ｖ　５０/６０Ｈｚ、ＤＣ１２Ｖ）
消費電力 待機状態：約６．５Ｗ、最大（パンスキャン時）：約１０Ｗ
電波障害防止 ＶＣＣＩクラスＢ
●本製品にはＡｔｈｅｒｏｓ　Ｃｏｍｍｕｎｉｃａｔｉｏｎｓ社製の無線チップセットを使用しています。

※20 画質は動き優先モード時。　ＳＤメモリーカードへの録画時、ＩＰsec使用時、ネットワークの状況やパソコンの性能により、　画像更新速度は遅くなることがあります。
※21 トランスポートモード（端末同士の間でＩＰｓｅｃ通信するためのモード・ＩＰｖ４のみ）　使用環境：Ｍｉｃｒｏｓｏｆｔ® Windows® XP Service Pack1のみ、トンネルモード（ＶＰＮルーター同士の間でＩＰｓｅｃ通信するためのモード・ＩＰｖ４／ＩＰｖ６）　ＩＰｓｅｃの設定、推奨ルーターについては、ここをご覧ください。
※22 アンプをつけるか、アンプ内蔵スピーカーを使用してください。
※23 表示の数値は無線ＬＡＮ規格の理論上の最大値であり、実際の通信速度 を示すのもではありません。
ページトップへ戻る
【対応機器】
パソコン OS ＩＰｖ４ Ｍｉｃｒｏｓｏｆｔ® Windows® ＸＰ、
Ｍｉｃｒｏｓｏｆｔ® Windows® 2000、
Ｍｉｃｒｏｓｏｆｔ® Windows® Ｍｅ、
Ｍｉｃｒｏｓｏｆｔ® Windows® 98ＳＥ
ＩＰｖ６ Ｍｉｃｒｏｓｏｆｔ® Windows® ＸＰ Service Pack1
CPU １台のｶﾒﾗ画像：
　　Ｐｅｎｔｉｕｍ® III （８００ＭＨｚ）以上
複数台のｶﾒﾗ画像：
　　Ｐｅｎｔｉｕｍ® ４ （１．８ＧＨｚ）以上
プロトコル ＩＰｖ４ ＴＣＰ/ＩＰ　（ＨＴＴＰ、ＴＣＰ、ＵＤＰ、ＩＰ、ＤＮＳ、ＡＲＰ、ＩＣＭＰ）プロトコルがインストールされていること
ＩＰｖ６ ＴＣＰ/ＩＰ　（ＨＴＴＰ、ＴＣＰ、ＵＤＰ、ＩＰ、ＤＮＳ、ＩＣＭＰｖ６、ＮＤＰ）プロトコルがインストールされていること
インタ−フェイス １０/１００Ｍ ｂｐｓのネットワークカードが内蔵されていること
ブラウザ Ｉｎｔｅｒｎｅｔ　Explorer 6.0以降（日本語版）
音声 音声入力/出力機能（マイク、スピーカーなど）


携帯電話 (※) ＮＴＴ ＤｏＣｏＭｏ 対応製品については「携帯電話動作参考情報」をご覧ください。
au
ボーダフォン

※対応の携帯電話は、ウェブブラウザを搭載し、JPEGに対応している機種に限ります。
・携帯電話の機種により、機能、性能、画質に制限があります。
・携帯電話の機種によっては、接続できなかったり、画像が表示されないことがあります。
・auの携帯電話では、端末の仕様により、各操作のときの更新操作に制限（連続更新ができない）があります。
・ボーダフォンの携帯電話では、ポート番号80に設定したネットワークカメラしか表示できません。
・ネットワークカメラに認証設定がしてある場合に、携帯電話の機種によってはカメラにアクセスできません。
・携帯電話の機種によっては、メモリー容量の制限により解像度切替ができない場合があります。

【みえますねっとサービスを利用するための条件】
インターネット
接続環境(※２５)		 常時接続環境（ＦＴＴＨ、ＡＤＳＬ、ＣＡＴＶインターネットなど）
モデム配下に直接ホームネットワークカメラを設置、
または、ポートフォワーディング機能などを有したルーター配下にネットワークカメラを設置
プロバイダー
付与アドレス		 グローバルアドレス（※８）

※25 プロキシサーバー経由の場合などは、利用できないことがあります。

● Windowsの正式名称は、Microsoft Windows Operating Systemです。
● Microsoft、WindowsおよびＡｃｔｉｖｅＸは、米国Microsoft Corporationの米国およびその他の国における登録商標または商標です。
● イーサネットは富士ゼロックス社の登録商標です。
● ＳＤロゴは商標です。
● Ｐｅｎｔｉｕｍは、アメリカ合衆国およびその他の国におけるインテル　コーポレーションまたはその子会社の商標または登録商標です。
● その他 記載されている会社名、商品名は各社の商標または登録商標です。
● サービス・製品改良などに伴い、仕様、外観などは、予告なく変更される場合があります。
● 本ページ掲載の画面および写真イメージは、すべてハメコミ合成です。
