- 電気配線
- セル・スイッチ
セルスイッチは、サイドスタンドと、クラッチ・レバーにあります。
純正の動作：
| スタンド |
ギア |
クラッチ・レバー |
セル |
上がっている
---走行状態 |
ニュートラル |
--- |
始動 |
| ギアが入っている |
握っている |
| 切っている |
始動しない |
降ろしている
---駐車状態 |
ニュートラル |
--- |
始動 |
| ギアが入っている |
握っている |
始動しない |
| 切っている |
クラッチ・レバーのスイッチだけをキャンセルした場合：
サイドスタンドが上がってる状態では、ギアがニュートラルで無くとも、セルが回る
| スタンド |
ギア |
クラッチ・レバー |
セル |
上がっている
---走行状態 |
ニュートラル |
--- |
始動 |
| ギアが入っている |
握っている |
| 切っている |
下がっている
---駐車状態 |
ニュートラル |
--- |
始動 |
| ギアが入っている |
握っている |
始動しない |
| 切っている |
クラッチ・レバーのスイッチが破損した、お値段が約￥2,000-なので、撤去しただけです。 レースに出るとかの目的、あるいは、スイッチ破損でなければ、積極的にキャンセルする理由はありません
- クラッチ・レバーのスイッチをキャンセルする方法
メモ：
タンク下のカプラーをショートさせる 電圧が掛かるので、必ず、絶縁処理をすること
オリジナルの配線を使って、接続、ヒシチューブ＋タイラップで固定しても良い。

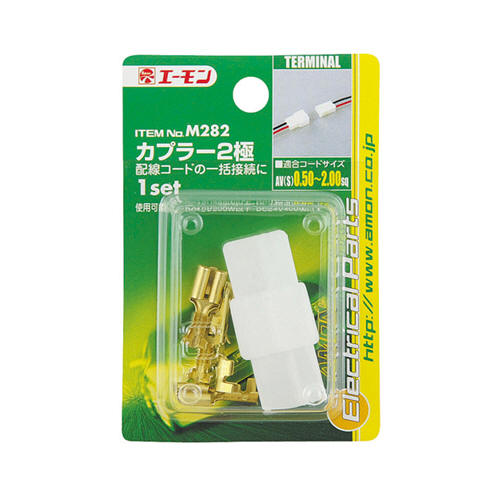

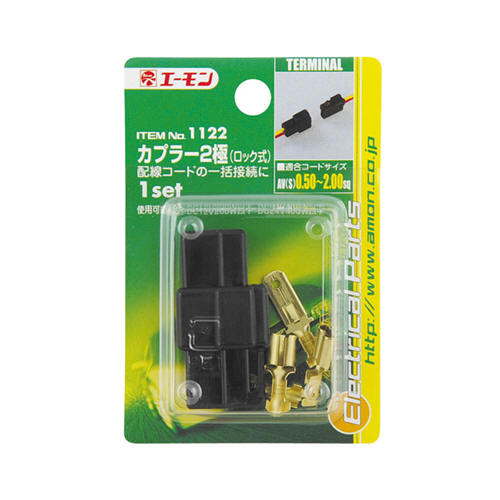

事前に買うなら 2P、110型、オス 端子が2.8mm幅 1133とも呼ばれる
TT250Rのカプラの端子は全部が110型です
- これじゃ無い端子 5.6mm幅 250型 1155
|
